西门子PLC6ES7134-6GF00-0AA1接四线制时出现问题如何解决？

Date:2022-11-14 Hits:84 Back

6ES7134-6GF00-0AA1接四线制时，用没有AUX端子的底座，蓝色的两根线接到应该接到哪里去？

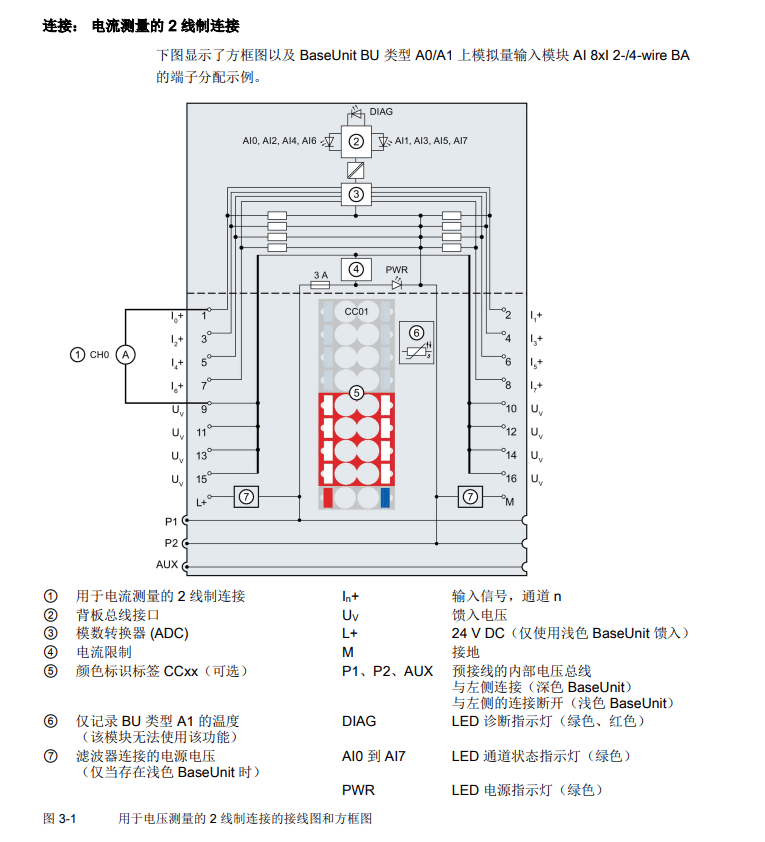

ET200Sp Al 8xI 2/4线制BA模块6ES7134-6GF00-0AA1
该模块接4线制传感器可以这样接:传感器电源接线端子“正”接24V+ (可以接Uv,实际上Uv就是24V+加过电流保护得来的)，传感器电源接线端子“负接24V-,传感器信号+接10/1+/2+/3+.../17+,传感器信号接24V-。该模块接2线制传感器可以这样接:传感器接线端子“正”接24V+ (可以接Uv,实际上Uv就是24V+加上过电流保护得来的)，传感器接线端子 “负接0//+/2+/+../17+。该模块接3线制传感器可以这样接:传感器电源接线端子正"接24V+ (可以接Uv,实际上Uv就是24V+
加过电流保护得来的)，传感器电源接线端子“负接24V-,传感器信号+接0/1+/2+/3+.../17+。PS: Uv就是经过限流保护的24V+,这个24V+可以是接在L+上的24V+,也可以是端子模块从左侧相邻端子桥接而来。
